Model thiết bị	ZT X-100KVA/500KV	Tên thiết bị	Thiết bị thử nghiệm biến áp điện tần số công nghiệp toàn phần
Loại tài liệu	Sổ tay kỹ thuật	Mã vật tư	DZTYM500 60
Phiên bản phần mềm	/	Tiêu chuẩn dựa trên

I. Phạm vi áp dụng của thiết bị

Thiết bị này được thiết kế đặc biệt để thực hiện các bài kiểm tra về biến dòng điện, bộ biến áp điện lực, cầu dao điện cao áp, tụ điện kết nối, vỏ cách điện bằng điện dung, công tắc và nhiều thiết bị khác. Các thử nghiệm bao gồm chịu áp lực tần số công nghiệp, phát xạ cục bộ và các nghiên cứu khoa học chuyên sâu.

II. Hướng dẫn viết phương án

Đối tượng thử nghiệm chính của bộ thiết bị này là các mẫu thử có tính dung nạp, đồng thời cũng cân nhắc đến các mẫu thử có tính trở kháng và cảm ứng.

Giải pháp thiết bị này sử dụng biến áp thử nghiệm chuỗi tần số công nghiệp để tạo ra điện áp cao tần số công nghiệp. Thiết bị bao gồm hai máy, khi ghép lại tạo thành hệ thống thử nghiệm điện áp cao 500kV/0,3A.

III. Điều kiện sử dụng

Độ cao so với mực nước biển: ≤1000m

Nhiệt độ môi trường: từ -15°C đến +40°C

Chênh lệch nhiệt độ trong ngày lớn nhất: ≤25°C

Độ ẩm tương đối không khí: ≤90% (ở 20°C)

Khả năng chịu động đất: ≤8 cấp

Gia tốc ngang mặt đất: 3,0m/s², gia tốc đứng mặt đất: 1,5m/s²

Dạng sóng điện áp nguồn là hình sin thực tế, tỷ lệ méo dạng sóng <3%

Được trang bị một điểm tiếp đất đáng tin cậy, điện trở tiếp đất <0,5Ω

Địa điểm lắp đặt: trong nhà

IV. Tiêu chuẩn kỹ thuật tuân theo

JB/T9641 Biến áp thử nghiệm

GB10229 Reaktor

GB1094.1～GB1094.5 Biến áp điện lực

GB/T.311.1 Cách ly và phối hợp thiết bị truyền tải điện áp cao

GB/T16927.1 Công nghệ thử nghiệm điện áp cao Phần 1: Yêu cầu chung

GB/T16927.2 Công nghệ thử nghiệm điện áp cao Phần 2: Hệ thống đo lường

GB7328 Đo âm thanh của biến áp và cuộn cảm

GB/7354 Đo phát xạ cục bộ

GB/T509 Hướng dẫn thử nghiệm biến áp điện lực

GB2536 Dầu biến áp

JB/T563 Điều kiện kỹ thuật đặt hàng cho tụ điện nối ghép và bộ phân áp điện dung

JB/T8169 Tụ điện nối ghép và bộ phân áp điện dung

GB4208 Cấp bảo vệ vỏ

GB/T191 Biểu tượng đóng gói và vận chuyển

DL/T 848.2 Điều kiện kỹ thuật chung cho thiết bị thử nghiệm điện áp cao Phần 2: Thiết bị thử nghiệm điện áp cao tần số công nghiệp

DL/T 848.3 Điều kiện kỹ thuật chung cho thiết bị thử nghiệm điện áp cao Phần 3: Transformer thử nghiệm không phát xạ cục bộ

GB5273 Đầu nối của biến áp, thiết bị điện áp cao và bộ cách ly

GB/T11920 Điều kiện kỹ thuật chung cho thiết bị điều khiển tập trung phần điện ở nhà máy điện

IEC60-1 Công nghệ thử nghiệm điện áp cao

Tiêu chuẩn DL/T 846.1: Yêu cầu kỹ thuật chung cho thiết bị thử nghiệm điện áp cao - Phần 1: Hệ thống phân áp điện áp cao đo lường.

VI. Yêu cầu kỹ thuật tổng thể

Công suất đầu ra định mức: 100kVA

Điện áp đầu ra định mức: 500kV

Dòng điện đầu ra định mức: 0,25A

Điện áp đầu vào định mức: 0,38kV

Cản trở ngắn mạch: <18%

Thời gian vận hành: Khi hoạt động ở 100% điện áp và dòng điện định mức trong 60 phút; Ở 2/3 điện áp và dòng điện định mức, cho phép vận hành liên tục không giới hạn.

Biến dạng sóng của toàn bộ thiết bị: Khi biến dạng sóng của điện áp vào bộ điều áp nhỏ hơn 3%, biến dạng sóng của thiết bị tổng thể cũng nhỏ hơn hoặc bằng 3%.

VII. Thông số các bộ phận

7.1 Transformer điều áp ZTX 100/0,38/0～0,65

Model: ZTX –100/0,38/0～0,65

Số pha: đơn pha

Tần số: 50Hz

Công suất định mức: 100kVA

Điện áp đầu vào định mức: 0,38kV

Dòng điện đầu vào định mức: 250A

Điện áp đầu ra định mức: 0～0,650kV

Dòng điện đầu ra định mức: 154A

Tỷ lệ méo dạng sóng: ≤3%

Điện áp khởi động: ≤2%

Cản trở ngắn mạch: ≤8%

Phương pháp làm mát: ONAN

Phương pháp điều chỉnh: điều chỉnh điện động

Thời gian hoạt động: giống như biến áp

7.3 Transformer thử nghiệm tần số công nghiệp ZTXW－100/2×250

Model: ZTX－150/2×250

Kiểu cấu trúc: Vỏ cách ly bằng vật liệu cách điện, làm mát bằng dầu tự nhiên, xếp chồng hai tầng nối tiếp

Số pha: đơn pha

Tần số: 50Hz

Điện áp đầu vào định mức: 0,60kV

Dòng điện đầu vào định mức: 167A

Điện áp đầu ra định mức: 500kV

Dòng điện đầu ra định mức: 0,2A

Công suất đầu ra định mức: 100kVA

Tỷ lệ điện áp đo lường: 2000:1

Tỷ lệ méo dạng sóng: ≤5%

Dòng không tải cấp thứ tự: ≤10% (không bao gồm dòng điện điện dung)

Hệ số tổn hao môi chất: tanδ≤0,3%

Mức cách ly cách điện: 100% điện áp tự cảm định mức chịu được trong 15 phút

Cản trở điện áp nối tiếp hai cấp: ≤18%

Không đều độ phân bố điện áp giữa hai transformer nối tiếp <±5%

Cuộn dây không gây hư hỏng nhiệt và biến dạng cuộn dây.

Khả năng chịu quá áp: Trong thời gian 10 phút dưới điện áp 110% UH, không gây hư hỏng cách điện của biến áp thử nghiệm, với biến dạng sóng không vượt quá 5%.

Thời gian vận hành: Hoạt động liên tục trong 30 phút ở 100% điện áp và dòng điện định mức; Ở 2/3 điện áp và dòng điện định mức, cho phép vận hành liên tục. Nhiệt độ tăng của cuộn dây không quá 65K, nhiệt độ tăng bề mặt dầu không quá 55K.

Khăn chắn điện áp và cổng điện trở bảo vệ của transformer nối tiếp có thể xoay 180°

7.4.1 Thông số kỹ thuật của transformer cấp dưới:

Model: ZTX－100/250-I

Kiểu cấu trúc: Vỏ cách ly bằng vật liệu cách điện, làm mát bằng dầu tự nhiên

Số pha: đơn pha

Tần số: 50Hz

Điện áp định mức: cuộn dây thấp 0,60kV

Cuộn dây cao 250kV

Cuộn dây nối tiếp 0,600kV

Công suất định mức: cuộn dây thấp 100kVA

Cuộn dây cao 50kVA

Cuộn dây nối tiếp 50kVA

Dòng điện định mức: cuộn dây thấp 166A

Cuộn dây cao 0,2A

Cuộn dây nối tiếp 85A

Cản trở ngắn mạch: ≤10%

Mức cách ly cách điện: 100% điện áp tự cảm định mức chịu được trong 10 phút

Tỷ lệ điện áp đo lường: 1000:1

Tỷ lệ méo dạng sóng: ≤3%

Hệ số tổn hao môi chất: tanδ≤0,3%

Khả năng chịu quá dòng: Khi dòng điện định mức là 110% In và kéo dài trong 5 phút, dòng điện quá tải không gây ra sự hư hỏng nhiệt hoặc biến dạng của cuộn dây của biến áp thử nghiệm.

Khả năng chịu quá áp: Khi hoạt động ở 100% UH trong 10 phút, không gây hư hỏng cách điện của biến áp thử nghiệm, biến dạng sóng không vượt quá 5%.

Thời gian vận hành: Hoạt động liên tục trong 30 phút ở 100% điện áp và dòng điện định mức; Ở 2/3 điện áp và dòng điện định mức, cho phép vận hành liên tục. Nhiệt độ tăng của cuộn dây không quá 65K, nhiệt độ tăng bề mặt dầu không quá 55K.

7.4.2 Thông số kỹ thuật của transformer cấp trên:

Model ZTX－50/250-II

Kiểu cấu trúc: Vỏ cách ly bằng vật liệu cách điện, làm mát bằng dầu tự nhiên

Số pha: đơn pha

Tần số: 50Hz

Điện áp định mức: cuộn dây thấp 0,60kV

Cuộn dây cao 250kV

Công suất định mức: cuộn dây thấp 50kVA

Cuộn dây cao 50kVA

Dòng điện định mức: cuộn dây thấp 84A

Cuộn dây cao .0.3

Cản trở ngắn mạch: ≤8%

Mức cách ly cách điện: 100% điện áp tự cảm định mức chịu được trong 10 phút

Tỷ lệ điện áp đo lường: 1000:1

Tỷ lệ méo dạng sóng: ≤3%

Hệ số tổn hao môi chất: tanδ≤0,3%

Khả năng chịu quá dòng: Khi dòng điện định mức là 110% In và kéo dài trong 1 phút, dòng điện quá tải không gây ra sự hư hỏng nhiệt hoặc biến dạng của cuộn dây của biến áp thử nghiệm.

Khả năng chịu quá áp: Trong thời gian 10 phút dưới điện áp 110% UH, không gây hư hỏng cách điện của biến áp thử nghiệm, với biến dạng sóng không vượt quá 5%.

Thời gian vận hành: Cho phép hoạt động trong 60 phút từ nhiệt độ môi trường ở 100% UH và IH; Ở 80% UH và IH, cho phép vận hành liên tục. Nhiệt độ tăng của cuộn dây không quá 65K, nhiệt độ tăng bề mặt dầu không quá 55K.

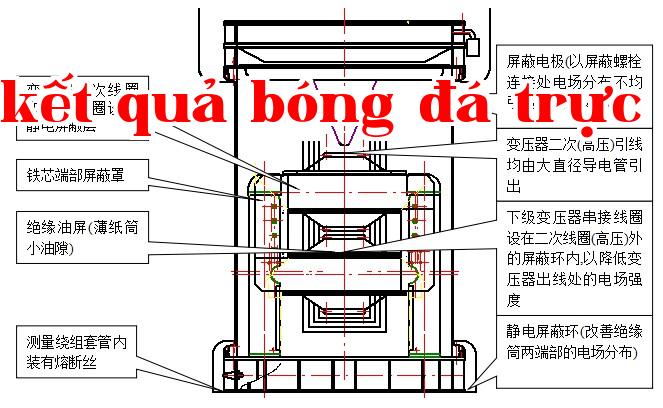

a, Giới thiệu cấu trúc từ trường của transformer thử nghiệm nối tiếp cấp 2:

Kết cấu bên trong:

Cuộn dây được tạo thành hình mềm gấp góc một lần, tăng khoảng cách bò điện ở đầu cuộn dây;

Các cuộn dây được sản xuất bằng kỹ thuật dán dây không cần quấn sơn, đảm bảo không có bọt khí do quy trình quấn sơn gây ra và không có chất dẫn điện trong sơn gây ra phóng điện cục bộ. Phần cách điện chính sử dụng tấm tĩnh điện và vòng tĩnh điện, đảm bảo không có góc nhọn trong thân máy. Sử dụng đầy đủ tấm và vòng tĩnh điện để điều chỉnh điện trường bên trong biến áp, giúp phân bố điện trường đồng đều hơn.

Giữa cuộn dây một lần và hai lần có lớp chắn tĩnh điện. Mỗi cuộn dây một lần và hai lần đều có khung xương được che chắn để ngăn chặn hiện tượng phóng điện do vật liệu dẫn điện hoặc bọt khí bên trong khung xương gây ra.

Cuộn dây thứ cấp (cuộn dây cao) được đặt trong vòng chắn của cuộn dây thứ cấp ngoài để giảm cường độ trường điện ở đầu ra của biến áp;

Dây dẫn ra từ cuộn dây hai lần (điện áp cao) được dẫn qua ống dẫn điện lớn, đầu bu lông ngoài được che chắn bằng vòng chống nhiễu, bên ngoài được trang bị điện cực chống nhiễu để ngăn ngừa hiện tượng phóng điện cục bộ do phân bố điện trường không đều tại điểm nối bu lông.

Mỗi cuộn dây (cao thế) bên ngoài đều được lắp vòng tĩnh điện cao áp, cải thiện phân bố trường điện trong dầu ở phần cao áp.

Cách điện chủ yếu của cuộn dây được cải thiện bằng cách sử dụng màng cách điện dầu U-shape, thay đổi cách điện dầu chính từ 250kV thành màng giấy mỏng và khe dầu nhỏ hơn. Điều này làm tăng cường trường điện áp phá hủy của các thành phần chính.

Tất cả vật liệu cách điện giữa các lớp đều sử dụng giấy cách điện cáp điện áp cao trên 500kV. Cách điện chính sử dụng dầu cách điện loại 25#, có khả năng chịu điện áp >60kV/2.5mm trong cốc thí nghiệm tiêu chuẩn, hao tổn môi trường ≤0,02%, độ ẩm ≤10 ppm.

Kết cấu bên ngoài:

Bề mặt bình cách điện được phủ một lớp sơn cách điện sau khi gia công, yêu cầu lớp phủ này có tính kháng nước mạnh để tránh sự thay đổi phân bố điện trường và giảm sức chịu điện áp do tác động của hơi ẩm.

Các vòng chắn tĩnh điện được đặt bên ngoài các mặt bích trên và dưới để che tất cả các bộ phận kim loại kết nối, cải thiện phân bố cách điện tại các đầu của bình cách điện.

Nóc của biến áp được lắp tấm chắn bằng thép không gỉ đường kính lớn, cải thiện phân bố trường điện tại điện cực cao áp của biến áp;

Nâng nhiệt độ cuộn dây và độ bền cơ học

Do biến áp thử nghiệm cao áp có cấu trúc dày và cách điện cao, nhiệt lượng sinh ra do tổn thất dòng điện trong cuộn dây khó thoát ra ngoài. SV88 Do đó, quá trình nhiệt của biến áp phải được tính toán theo phương pháp tích nhiệt, vì vậy mật độ dòng điện của dây dẫn cuộn dây cần được giảm xuống để giảm tổn thất tải trọng và tăng cường thành phần lưu trữ nhiệt.

Để đảm bảo độ méo sóng đầu ra của biến áp nhỏ, mật độ từ thông được thiết kế dưới điểm uốn của vật liệu silic thép, mật độ từ thông của lõi <1,5T. s8bet Lõi sử dụng vật liệu silic thép DQ130-30 chất lượng cao, xếp chồng góc 45° toàn bộ, đảm bảo hướng ép giống nhau, sau khi xếp chồng được quấn chặt bằng băng vải epoxy và sấy khô, không có hiện tượng di chuyển, từ đó giảm tổn thất không tải và tiếng ồn của biến áp.

Nguyên liệu thô sản xuất cuộn dây, đặc biệt là vật liệu cách điện, trước khi chế tạo được bảo quản trong môi trường nhiệt độ <50-60%. Chúng được làm khô tự nhiên hoàn toàn để loại bỏ độ ẩm, nhằm tránh tình trạng cuộn dây bị lỏng sau khi lắp đặt do việc cách điện bị khô.

Mỗi đầu cuộn dây ở mỗi lớp đều được cấu trúc kết dính và ép chặt để ngăn sự dịch chuyển và nhảy dây ở đầu cuộn dây;

Cấu trúc tổng thể là bình cách điện bằng sợi thủy tinh không xoắn, được đắp ép và gia nhiệt trong điều kiện ổn định, mật độ cao, dòng rò nhỏ và ít hấp thụ độ ẩm. Mặt bích trên và dưới sử dụng công nghệ đặc biệt để giải quyết vấn đề nứt và tách lớp do giãn nở nhiệt độ của tấm sắt và sản phẩm epoxy.

Miếng đệm kín được sản xuất bằng công nghệ hàng không vũ trụ với cao su fluorine, bền mài mòn, chịu nhiệt và chịu áp lực, độ cứng đạt 70, độ bền kéo 1MPa>12, độ giãn dài khi kéo đứt 200, biến dạng vĩnh viễn dưới áp suất không khí 35, biến dạng vĩnh viễn khi ngâm dầu 25# là 50.

b, Giới thiệu cấu trúc transformer thử nghiệm nối tiếp cấp 2:

Hệ thống biến áp thử nghiệm gồm hai phần, phần trên có thông số 75kV/0,666A, phần dưới có thông số 150kV/0,3A. Khi nối hai phần lại, tạo thành hệ thống thử nghiệm điện áp cao 500kV/0,2A. Phần dưới vừa là biến áp, vừa là giá đỡ cách điện cho phần trên, bình cách điện của từng phần có thể chịu được trọng lượng tổng thể của phần trên.

Biến áp sử dụng vỏ cách điện, cấu trúc hình trụ với lõi chữ . Trên và dưới là cột từ, hai bên là Cả hai cột từ đều lắp đặt hai cuộn dây cao áp và thấp áp, cùng với cuộn kích từ. kết quả bóng đá trực tiếp Hai cuộn dây cao áp, hai cuộn dây thấp áp và cuộn kích từ được nối song song để đảm bảo an toàn. Để kiểm soát các thông số này, yêu cầu chế tạo cuộn dây phải đạt tiêu chuẩn cao, bao gồm kiểm soát chặt chẽ số vòng dây, đường kính, chiều rộng, số lớp giấy cách điện giữa các cuộn dây, đảm bảo các thông số của các cuộn dây trên và dưới tương đương nhau.

Do biến áp thử nghiệm thường làm việc trong điều kiện phóng điện của mẫu thử, vì vậy để cải thiện phân bố điện áp ban đầu không đồng đều do phóng điện mẫu thử gây ra, cuộn dây được thiết kế theo hình tháp và hình trụ, tận dụng hiệu quả của tụ điện phân bố trong hình trụ để cải thiện sự phân bố điện áp ban đầu.

Dòng điện định mức: 0,25A

Giá trị điện trở danh nghĩa: 20kΩ

Thời gian hoạt động: giống như biến áp

Tăng nhiệt độ: H cấp (135°C)

Kiểu cấu trúc:

Kháng sử dụng dây đồng được quấn trên bảng epoxy, cấu trúc tổ ong giúp nhiệt lượng phát ra từ dây điện được trao đổi tối đa với không khí, giảm nhiệt độ khi sử dụng. Hai đầu được nối với biến áp và bộ phân áp bằng ống nối.

8.6 Bộ phân áp điện dung ZTF－500/100

Model: ZTF－500/100

Điện áp định mức: 500kV

Điện dung danh nghĩa: 150pF (2 tụ điện 300PF/300KV nối tiếp)

Tổn hao môi chất: ≤0,35%

Mức cách ly cách điện: 120% điện áp định mức trong 1 phút không bất thường

Tỷ lệ phân áp danh nghĩa: 1000:1

Sai số đo lường: bao gồm cánh thấp, cáp đo lường, đồng hồ điện áp đỉnh số học ≤±1,5%

Kiểu cấu trúc: Vỏ cách điện cấu trúc điện dung giấy dầu: Bao gồm nắp trên, vòng phân áp, cơ thể capacitor, khung di động, cánh tay thấp áp, v.v.

Bộ phân áp cũng có thể được sử dụng như tụ điện nối ghép để đo lượng phát xạ cục bộ.

Thời gian hoạt động: giống như biến áp
